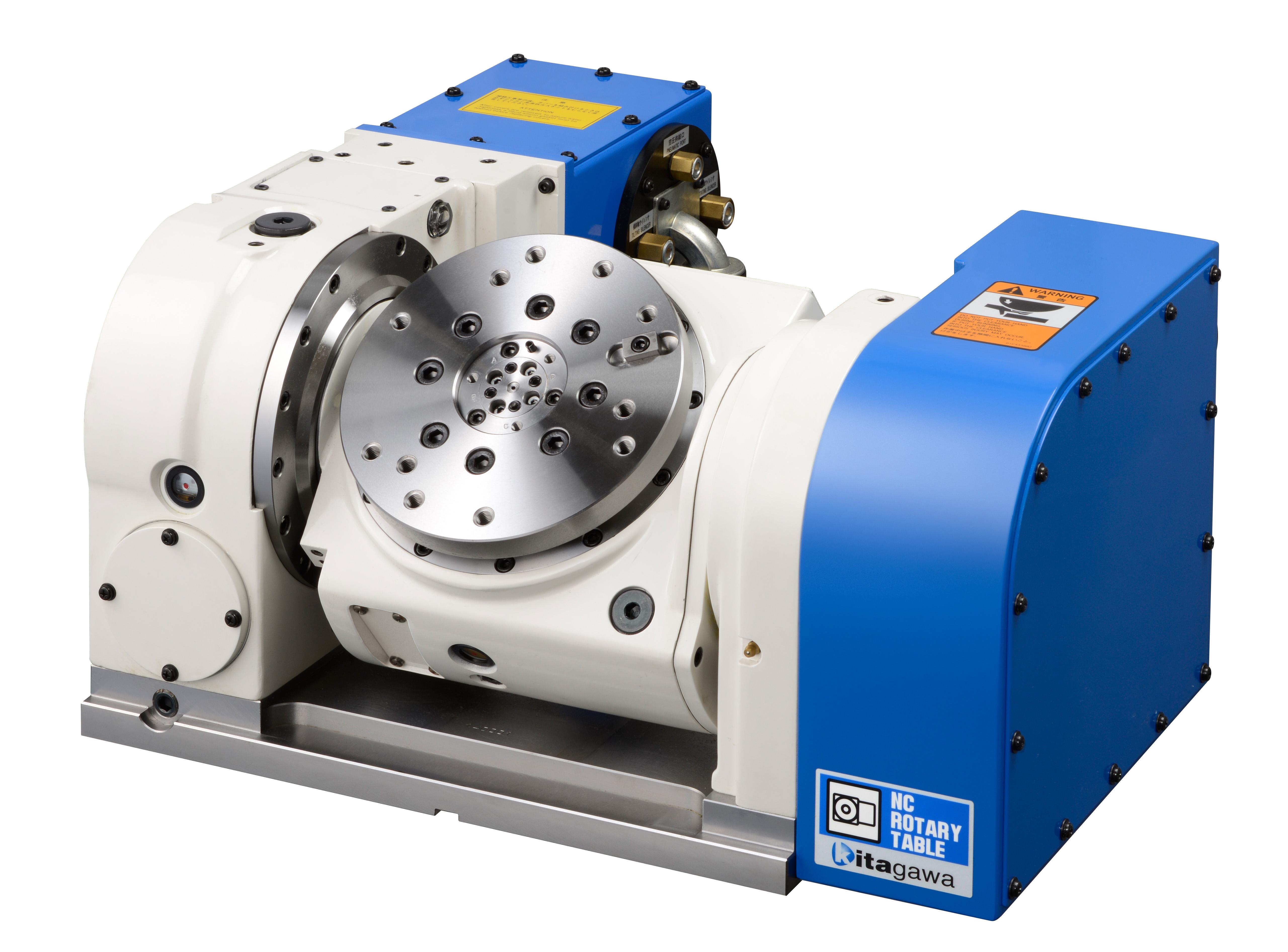

设计紧凑/小型倾斜数控回转分度盘
TT 系列

对应小型工件高精度加工，机体5轴加工倾斜式

TT 系列

同型号最小机体设计
轻量化
高刚性
高回转速度
可搭载传动螺杆/回转联轴
最适合小型M/C

*CE对应产品

* 2轴都是附加轴控制时，根据输出贸易管理令规定该当分度盘属于规制商品，在向海外输出时，需要日本经济产业省的许可。

--------------------------------------------------------------------------

点击下面视频(bilibili 哔哩哔哩)

◆ 回转分度盘 TT182 倾斜轴回转轴排气作业方法）

点击下面

◆ 研磨加工中心用NC回转分度盘(TT182・TT200・RKT500)

产品规格

型　号			TT101	TW120	TT140	TT150
倾斜角度			-20°～+120°	-20°～+110°	-110°～+110°	-20°～+110°
分度盘直径 (mm)			ø 110	ø 125	ø 140	ø 150
分度盘标准孔径 (mm)			ø 50H7	ø 60H7	ø 60H7	ø 60H7
分度盘贯通孔径 (mm)			ø 32	ø 32	ø 32	ø 40
垂直时中心高度 (mm)			140	150	200	150
锁紧方式			空压	空压	空压	空压
锁紧力矩(N·m) (空压0.5MPa)		旋转轴	180	120	280	350
锁紧力矩(N·m) (空压0.5MPa)		倾斜轴	300	200	500	550
马达轴换算惯性矩 (kg･m²)		旋转轴	0.000082	0.000072	0.000269	0.000242
马达轴换算惯性矩 (kg･m²)		倾斜轴	0.000081	0.000034	0.000288	0.000132
减速比		旋转轴	1/72	1/90	1/72	1/72
减速比		倾斜轴	1/120	1/180	1/180	1/180
最高旋转速度		旋转轴 (min^-1/马达 3000 min^-1)	41.6	33.3	41.6	41.6
最高旋转速度		倾斜轴 (min^-1/马达 3000 min^-1)	25	16.6	16.6	16.6
容许工作惯性矩 (kg･m²)			0.05	0.06	0.12	0.14
分割精度 (sec)		旋转轴	30	30	30	30
分割精度 (sec)		倾斜轴	60	60	60	60
重复精度 (sec)			4	4	4	4
产品重量 (kg)			73	105	158	141
容许负载重量		横向放置 (kg)	35	35	50	50
容许负载重量		纵向放置 (kg)	20	20	30	30
传动螺杆/回转联轴（选择项目）			RJ32-10T05 油压/空压3孔	RJ32-12T08 油压/空压3孔	RJ32TT140 油压/空压 4孔	RJ40FTT150 油压/空压4孔+空压专用1孔
外形图	北川专用控制器附属	2D



		3D(标准)		-
		3D(标准)		-
		3D(内蔵传动螺杆/回转联轴器)	-	-
		3D(内蔵传动螺杆/回转联轴器)	-	-
	附加軸 (FANUC spec.)	3D(标准)		-
		3D(标准)		-
		3D(内蔵传动螺杆/回转联轴器)	-	-
		3D(内蔵传动螺杆/回转联轴器)	-	-

型　号			TT182	TW182	TT200
倾斜角度			-35°～+110°		-35°～+110°
分度盘直径 (mm)			ø 180		ø 200
分度盘标准孔径 (mm)			ø 65H7		ø 65H7
分度盘贯通孔径 (mm)			ø 40		ø 40
垂直时中心高度 (mm)			180		180
锁紧方式			Air-hydraulic / Hydraulic		Air-hydraulic / Hydraulic
锁紧力矩(N·m) (空压0.45MPa/油压3.5MPa)		旋转轴	450		600
锁紧力矩(N·m) (空压0.45MPa/油压3.5MPa)		倾斜轴	800		1200
马达轴换算惯性矩 (kg･m²)		旋转轴	0.000242		0.000225
马达轴换算惯性矩 (kg･m²)		倾斜轴	0.000135		0.000125
减速比		旋转轴	1/90		1/90
减速比		倾斜轴	1/180		1/180
最高旋转速度		旋转轴 (min^-1 / 马达 3000 min^-1时)	33.3		33.3
最高旋转速度		倾斜轴 (min^-1/ 马达 3000min^-1时)	16.6		16.6
容许工作惯性矩 (kg･m²)			0.25		0.3
分割精度 (sec)		旋转轴	20		20
分割精度 (sec)		倾斜轴	60		60
重复精度 (sec)			4		4
产品重量 (kg)			163	178	170
容许负载重量		横向放置 (kg)	60		60
容许负载重量		纵向放置(kg)	40		40
传动螺杆/回转联轴（选择项目）			RJ40FTT182 油压/空压4孔 +专用空压1孔		RJ40FTT200 油压/空压4孔 +专用空压1孔
外部空压缸（选择项目）			NY1312T18B		NY1312T18B
外部油压缸（选择项目）			NY0912T18A		NY0912T18A
外形图	北川专用控制器附属	2D



		3D (标准)	TT182BV	TWT182BV
		3D (标准)	TT182BV	TW182BV
		3D (传动螺杆/回转联轴)	TT182BVR	TW182BVR
		3D (传动螺杆/回转联轴)	TT182BVR	TW182BVR
	附加軸 (FANUC spec.)	3D (标准)	TT182BF	TW182BF
		3D (标准)	TT182BF	TW182BF
		3D (传动螺杆/回转联轴)	TT182BFR	TW182BFR
		3D (传动螺杆/回转联轴)	TT182BFR	TW182BFR

型　号			TT251/TW251	TT321/TW321
倾斜角度			-35°～+110°	-35°～+110°
分度盘直径 (mm)			ø 250	ø 320
分度盘标准孔径 (mm)			ø 100H7	ø 135H7
分度盘贯通孔径 (mm)			ø 70	ø 110
垂直时中心高度 (mm)			225	255
锁紧方式			Air-hydraulic / Hydraulic	Air-hydraulic / Hydraulic
锁紧力矩(N·m) (空压0.45MPa/油压3.5MPa)		旋转轴	900	2600
锁紧力矩(N·m) (空压0.45MPa/油压3.5MPa)		倾斜轴	1200	2600
马达轴换算惯性矩 (kg･m²)		旋转轴	0.00070	0.00083
马达轴换算惯性矩 (kg･m²)		倾斜轴	0.00054	0.00046
减速比		旋转轴	1/90	1/180
减速比		倾斜轴	1/180	1/360
最高旋转速度		旋转轴 (min^-1 / 马达 3000 min^-1时)	33.3	16.6
最高旋转速度		倾斜轴 (min^-1/ 马达 3000min^-1时)	16.6	8.3
容许工作惯性矩 (kg･m²)			0.78	1.92
分割精度 (sec)		旋转轴	20	20
分割精度 (sec)		倾斜轴	45	45
重复精度 (sec)			4	4
产品重量 (kg)			260 / 270	350 / 360
容许负载重量		横向放置 (kg)	100	150
容许负载重量		纵向放置 (kg)	60	100
传动螺杆/回转联轴（选择项目）			RJ70H25T02 油压/空压6孔	RJ70H32T03 油压/空压6孔
外形图	北川专用控制器附属	2D



		3D	TT251HV	TT321HV
		3D	TT251HV	TT321HV
	附加軸 (FANUC spec.)	3D	TT251HFF	TT321HFF
	附加軸 (FANUC spec.)	3D	TT251HFF	TT321HFF
