Machine Tool

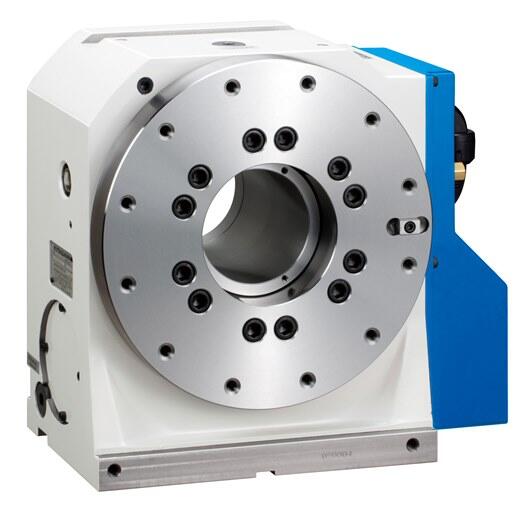

高紧锁转动力矩数控回转分度盘
GT 系列

*CE对应产品

------------------------------------------------------------------------------------

点击下面视频(bilibili 哔哩哔哩)

其余联轴器结构系列的型号也可以参考此视频进行齿隙调整（GT,CK,MK系列）

------------------------------------------------------------------------------------

型　号			GT200	GT250	GT320
分度盘直径(mm)			ø 200	ø 250	ø 320
分度盘标准孔径(mm)			ø 65H7	ø 100H7	ø 130H7
分度盘贯通孔径(mm)			ø 45	ø 70	ø 105
中心高度(mm)			140	180	225
锁紧力矩(N·m) (空圧0.5MPa时)			820	1600	2800
马达轴换算惯性矩(kg·m²)			0.00023	0.00036	0.00039
减速比			1/72	1/90	1/120
最高旋转速度(min^-1)			41.6 (马达 3000min^-1時)	33.3 (马达3000min^-1時)	16.6 (马达2000min^-1時)
容许工作惯性矩(kg·m²)			1.00	1.95	4.49
分割精度(sec)			20	20	20
重复精度(sec)			4	4	4
产品重量(kg)			64	87	145
容许负载重量		横向放置(kg)	200	250	350
容许负载重量		纵向放置(kg)	100	125	180
尾部中心顶（选择项目）			MR200RN	MR250RN	MR320RN
回转尾座/尾架套筒（选择项目）			MSR142A/TSR142A	MSR181A/TSR181A	TSR181A45
传动螺杆/回转联轴（选择项目）			RJ40H20J01 油压/空压4孔	RJ70H25J01 油压/空压6孔	RJ70H32J01 油压/空压6孔
外形图	北川专用控制器附属	2D



		3D
		3D
	附加軸 (FANUC spec.)	3D
	附加軸 (FANUC spec.)	3D
选择项目部分外形图			尾座回转尾座
