*CE对应产品

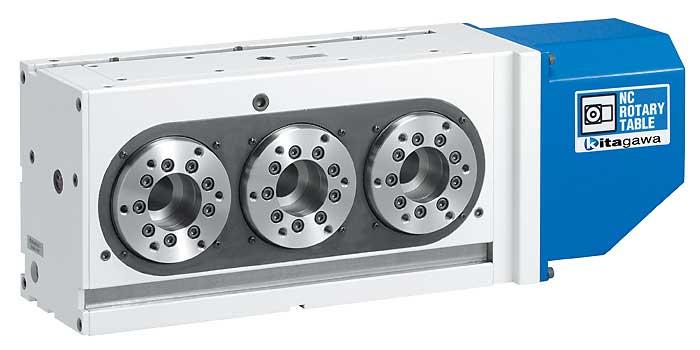

| 型 号 | TM2100 | TM3100 | TM2160 | TM3160 | ||
|---|---|---|---|---|---|---|
| 分度盘直径(mm) | φ105 | φ105 | φ165 | φ165 | ||
| 分度盘标准孔径(mm) | φ50H7 | φ50H7 | φ50H7 | φ50H7 | ||
| 分度盘贯通孔径(mm) | φ32 | φ32 | φ40 | φ40 | ||
| 中心高度(mm) | 110 | 110 | 140 | 140 | ||
| 锁紧方式 | 空压 | 空压 | 空压/空油压/油压 | 空压/空油压/油压 | ||
| 锁紧力矩(N·m) (空压0.5MPa /空油压0.45MPa/油压3.5MPa时) |
117 | 117 | 176/400 | 176/400 | ||
| 马达轴换算惯性矩(kg·m2) | 0.000353 | 0.000475 | 0.000145 | 0.000188 | ||
| 减速比 | 1/36 | 1/60 | 1/90 | 1/120 | ||
| 最高旋转速度 (min-1) |
83.3 (马达3000min-1时) |
50 (马达3000min-1时) |
33.3 (马达3000min-1时) |
16.6 (马达3000min-1时) |
||
| 容许工作惯性矩 (kg·m2) |
0.054 | 0.054 | 0.51 | 0.51 | ||
| 分割精度(sec) | 60 | 60 | 30 | 30 | ||
| 重复精度(sec) | 5 | 5 | 4 | 4 | ||
| 产品重量(kg) | 85 | 100 | 100 | 150 | ||
| 容许负载重量 | 横向放置(kg) | 60 | 60 | 160 | 160 | |
| 纵向放置(kg) | 30 | 30 | 80 | 80 | ||
| 尾部中心顶 （选择项目） |
TS2100RN | TS3100RN | TS2160RN | TS3160RN | ||
| 外形图 | 北川专用控制器附属 | 2D |  |
|
|
|
 |
|
|
|
|||
 |
|
|
|
|||
 |
|
|
|
|||
| 3D |  |
|
|
|
||
 |
|
|
|
|||
| 附加軸 (FANUC spec.) |
3D | |
|
|
|
|
|
|
|
|
|||
