Machine Tool
*CE对应产品

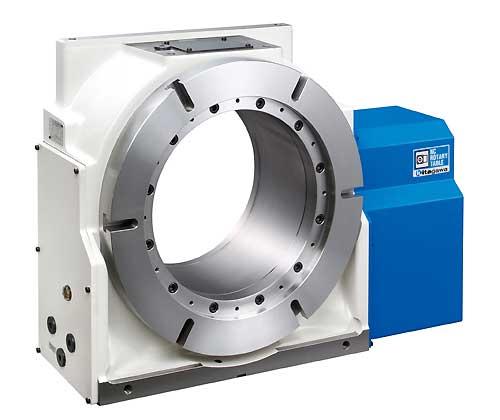

| 型 号 | TP430 | TP530 | ||
|---|---|---|---|---|
| 分度盘直径(mm) | ø 430 | ø 530 | ||
| 分度盘标准孔径(mm) | ø 300H7 | ø 400H7 | ||
| 分度盘贯通孔径(mm) | ø 275 | ø 345 | ||
| 中心高度(mm) | 280 | 310 | ||
| 锁紧方式 | 空油压 / 油压 | 空油压 / 油压 | ||
| 锁紧力矩(N·m) (空压0.45MPa时/油压3.5MPa时) |
4000 | 6100 | ||
| 马达轴换算惯性矩(kg·m2) | 0.00246 | 0.0025 | ||
| 減速比 | 1/120 | 1/180 | ||
| 最高旋转速度(min-1) | 附加轴规格 (Fanuc 规格) |
16.6 (马达 2000min-1時) |
11.1 (马达 2000min-1時) |
|
| M信号规格 | 16.6 (马达 2000min-1時) |
8.33 (马达 1500min-1時) |
||
| 容许工作惯性矩(kg·m2) | 5.78 | 12.29 | ||
| 分割精度(sec) | 20 | 20 | ||
| 重复精度(sec) | 4 | 4 | ||
| 产品重量(kg) | 276 | 350 | ||
| 容许负载重量 | 纵向放置(kg) | 250 | 350 | |
| 尾部中心顶（选择项目） | - | TS500RN | ||
| 回转尾座/尾架套筒（选择项目） |
订单式生产 | 订单式生产 | ||
| 传动螺杆/回转联轴（选择项目） |
订单式生产 | 订单式生产 | ||
| 外形图 | 北川专用控制器附属 | 2D |  |
|
| - |  |
|||
 |
|
|||
 |
|
|||
| 3D |  |
|
||
 |
|
|||
| 附加轴 (Fanuc 规格) | 3D | |
|
|
|
|
|||
| 选择项目部分 外形图 |
- | 尾座 回转尾座 | ||
