Machine Tool
*CE对应产品
------------------------------------------------------------------------------------
点击下面视频(bilibili 哔哩哔哩)
------------------------------------------------------------------------------------
点击下面

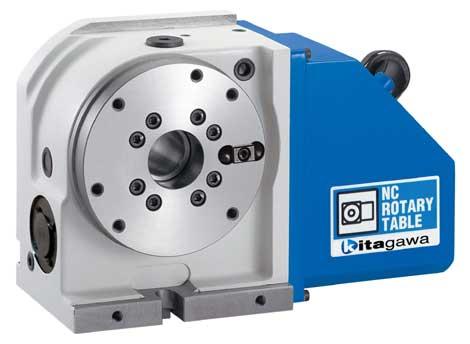

| 型 号 | MR120 | MR160 | MR200 | |
|---|---|---|---|---|
| 分度盘直径(mm) | 128 | 165 | 202 | |
| 分度盘标准孔径(mm) | 50H7 | 50H7 | 65H7 | |
| 分度盘贯通孔径(mm) | 32 | 40 | 45 | |
| 中心高度(mm) | 120 | 140 | 140 | |
| 锁紧方式 | 空压 | 空压 | 空压 | |
| 锁紧力矩(N·m) (空圧0.5MPa) |
150 | 310 | 350 | |
| 马达轴换算惯性矩(kg·m2) | 0.00004 | 0.00008 | 0.00017 | |
| 伺服马达 (Fanuc式样的场合) |
αiF 2/5000-D | αiF 2/5000-D | αiF 4/5000-D | |
| 减速比 | 1/60 | 1/72 | 1/90 | |
| 最高旋转速度(min-1) | 50 (马达3000min-1时) |
41.6 (马达3000min-1时) |
33.3 (马达3000min-1时) |
|
| 容许工作惯性矩(kg·m2) | 0.22 | 0.51 | 1.00 | |
| 分割精度(sec) | 20 | 20 | 20 | |
| 重复精度(sec) | 4 | 4 | 4 | |
| 产品重量(kg) | 33 | 41 | 61 | |
| 容许负载重量 | 横向放置(kg) | 120 | 160 | 200 |
| 纵向放置(kg) | 60 (120) 注1) | 80 (160) 注1) | 100 (200) 注1) | |
| 尾部中心顶（选择项目） | MR120RN | MR160RN | MR200RN | |
| 回转尾座/尾架套筒（选择项目） | TSR121A | MSR142A/TSR142A | MSR142A/TSR142A | |
| 传动螺杆/回转联轴（选择项目） | RJ32-12Q04 油压/空压3孔 |
RJ40H16Q 油压/空压4孔 |
RJ40H20Q02 油压/空压4孔 |
|
| 外形图 |   |
|
|
|
| TIF | |
|
|
|
| DXF | |
|
|
|
| DWG | |
|
|
|
| 选择项目部分 外形图 |
尾座 回转尾座 | |||
注1) 括号内为使用 TS、TSR 时的数值。
| 型 号 | MR250 | MR320 | |
|---|---|---|---|
| 分度盘直径(mm) | 250 | 320 | |
| 分度盘标准孔径(mm) | 100H7 | 130H7 | |
| 分度盘贯通孔径(mm) | 70 | 105 | |
| 中心高度(mm) | 180 | 225 | |
| 锁紧方式 | 空压 | 空压 | |
| 锁紧力矩(N·m) (空圧0.5MPa) |
600 | 1200 | |
| 马达轴换算惯性矩(kg·m2) | 0.00031 | 0.00031 | |
| 伺服马达 (Fanuc式样的场合) |
αiF 4/5000-D | αiF 8/3000-D | |
| 减速比 | 1/90 | 1/120 | |
| 最高旋转速度(min-1) | 33.3 (马达3000min-1时) |
16.6 (马达2000min-1时) |
|
| 容许工作惯性矩(kg·m2) | 1.95 | 4.49 | |
| 分割精度(sec) | 20 | 20 | |
| 重复精度(sec) | 4 | 4 | |
| 产品重量(kg) | 85 | 130 | |
| 容许负载重量 | 横向放置(kg) | 250 | 350 |
| 纵向放置(kg) | 125 (250) 注1) | 180 (360) 注1) | |
| 尾部中心顶（选择项目） | MR250RN | MR320RN | |
| 回转尾座/尾架套筒（选择项目） | MSR181A/TSR181A | TSR181A45 | |
| 传动螺杆/回转联轴（选择项目） | RJ70H25Q02 油压/空压6孔 |
RJ70H32Q01 油压/空压6孔 |
|
| 外形图 | |
|
|
| TIF | |
|
|
| DXF | |
|
|
| DWG | |
|
|
| 选择项目部分 外形图 |
尾座 回转尾座 | ||
注1) 括号内为使用 TS、TSR 时的数值。
