Machine Tool
*CE对应产品

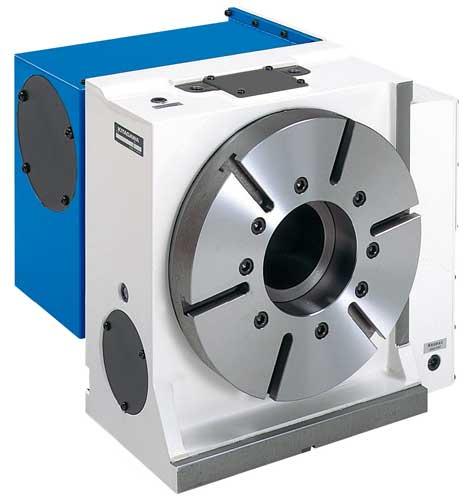

| 型 号 | TBX160 | TBX200 | TBX250 | TBX320 | ||
|---|---|---|---|---|---|---|
| 分度盘直径(mm) | ø 165 | ø 200 | ø 250 | ø 320 | ||
| 分度盘标准孔径(mm) | ø 50H7 | ø 75H7 | ø 105H7 | ø 135H7 | ||
| 分度盘贯通孔径(mm) | ø 40 | ø 52 | ø 78 | ø 110 | ||
| 中心高度(mm) | 120 | 140 | 180 | 225 | ||
| 锁紧方式 | 空油压 / 油压 | 空油压 / 油压 | 空油压 / 油压 | 空油压 / 油压 | ||
| 锁紧力矩(N·m) (空压0.5MPa/油压3.5MPa) |
450 | 600 | 1100 | 2600 | ||
| 马达轴换算惯性矩(kg·m2) | 0.00032 | 0.00087 | 0.00112 | 0.00147 | ||
| 減速比 | 1/72 | 1/90 | 1/90 | 1/120 | ||
| M信号规格 | 1/72 | 1/90 | 1/90 | 1/180 | ||
| 41.6 | 33.3 | 33.3 | 25 | |||
| 41.6 | 33.3 | 33.3 | 16.6 | |||
| 容许工作惯性矩(kg·m2) | 0.26 | 0.50 | 0.98 | 2.24 | ||
| 分割精度(sec) | 20 | 20 | 20 | 20 | ||
| 重复精度(sec) | 4 | 4 | 4 | 4 | ||
| 产品重量(kg) | 66 | 74 | 135 | 220 | ||
| 容许负载重量 | 横向放置((kg) | - | - | - | - | |
| 纵向放置(kg) | 80 | 100 | 125 | 180 | ||
| 尾部中心顶（选择项目） | TS160RN | TS200RN | TS250RN | TS320RN | ||
| 回转尾座/尾架套筒（选择项目） | TSR121A | MSR142A TSR142A TSR142H |
MSR181A TSR181A TSR181H |
TSR181A45 TSR181H45 |
||
| 外形图 | 北川专用控制器附属 | 2D | - |  |
|
|
| - |  |
|
|
|||
| - |  |
|
|
|||
| - |  |
|
|
|||
| 3D | - |  |
|
|
||
| - |  |
|
|
|||
| 附加軸 (Fanuc 规格) |
3D | - | |
|
|
|
| - | |
|
|
|||
| 选择项目部分 外形图 | 尾座 回转尾座 | |||||
