*2轴都是附加轴控制时，根据输出贸易管理令规定该当分度盘属于规制商品，在向海外输出时，需要日本经济产业省的许可。

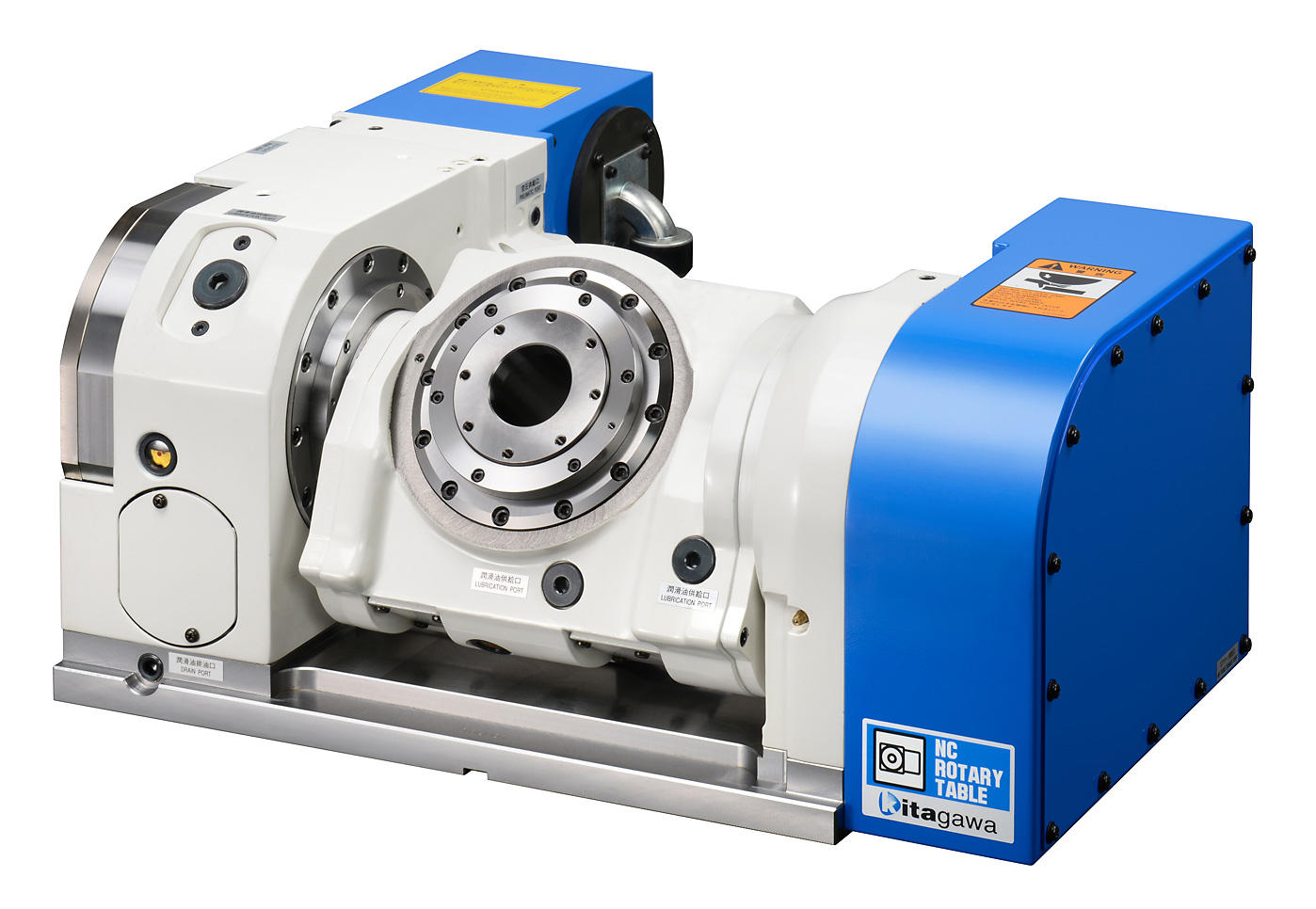

| 型号 | RKT180 | ||
|---|---|---|---|
| 倾斜角度 | -35°～+110° | ||
| 分度盘直径 (mm) | φ95 | ||
| 面盘定位直径 (mm) | φ50H7 | ||
| 分度盘贯通孔径 (mm) | φ50 | ||
| 中心高度 (mm) | 170 | ||
| 锁紧方式 | 空压 | ||
| 锁紧力矩(N·m) (空圧0.5MPa時) | 旋转轴 | 350 | |
| 倾斜轴 | 550 | ||
| 马达轴换算惯性矩(kg·m2) | 旋转轴 | 0.000239 | |
| 倾斜轴 | 0.000425 | ||
| 减速比 | 旋转轴 | 1/72 | |
| 倾斜轴 | 1/120 | ||
| 最高旋转速度 | 旋转轴(min-1/马达3000min-1時) | 41.6 | |
| 倾斜轴(min-1/马达3000min-1時) | 25 | ||
| 容许工作惯性矩(kg·m2) | 0.25 | ||
| 分度精度(sec) | 旋转轴 | 20 | |
| 倾斜轴 | 20 | ||
| 重复精度(sec) | 旋转轴 | 8 | |
| 倾斜轴 | 4 | ||
| 质量(kg) | 193 | ||
| 容许负载重量 | 横向放置(kg) | 60 | |
| 纵向放置(kg) | 40 | ||
| 内藏传动螺杆 (选择项目) | RJ50RKT180 油压/空压 5 孔 +空压专用1孔 |
||
| 外形图 | 北川专用控制器附属 | 2D |  |
 |
|||
 |
|||
 |
|||
| 3D |  |
||
 |
|||
| 附加軸 (FANUC spec.) | 3D | |
|
|
|||
