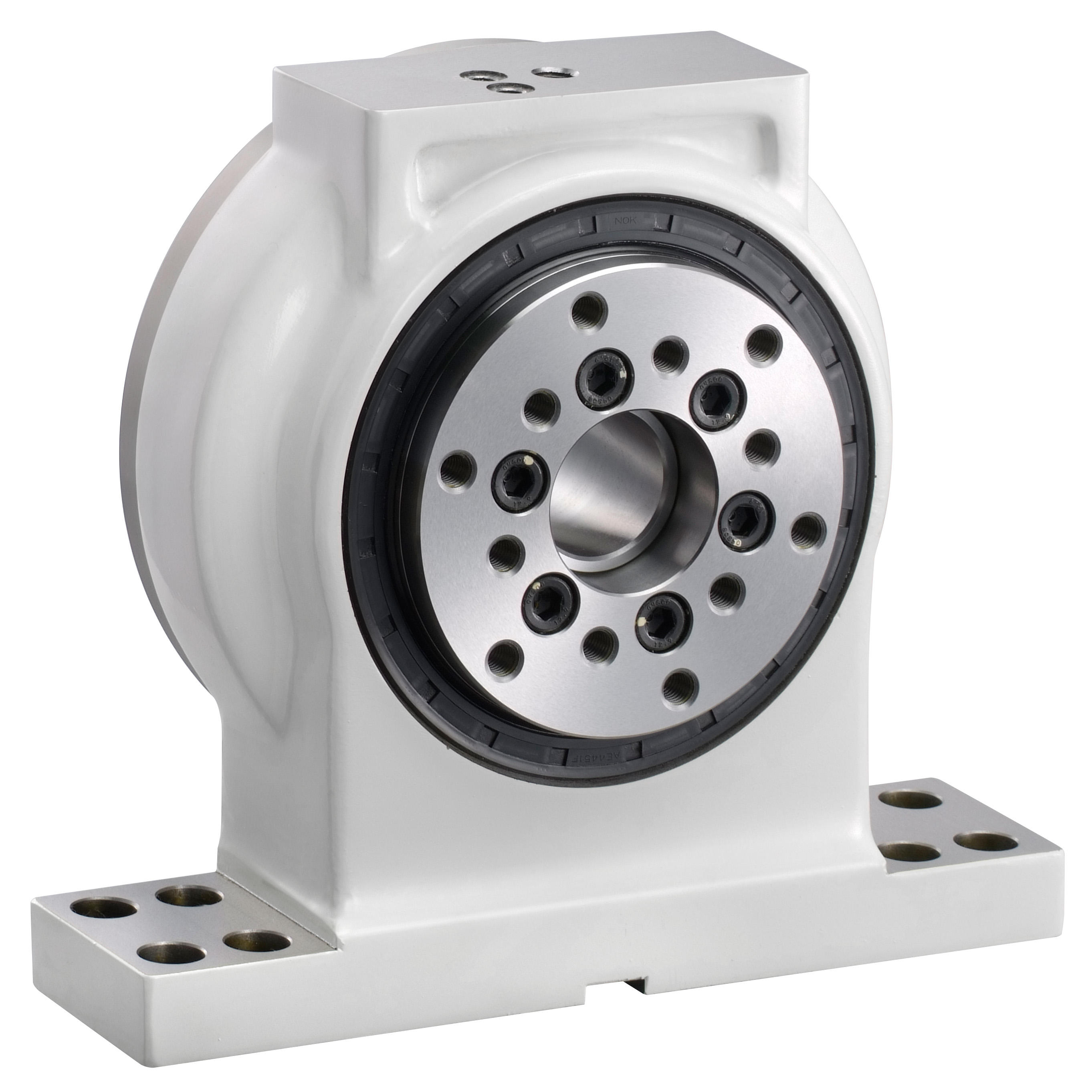

回转尾座 TSR系列・MSR系列
| 型 号 | TSR121A (空压) |
TSR142A (空压) |
TSR142H (油压) |
MSR142A (空压) |
||
|---|---|---|---|---|---|---|
| 中心高度 (mm) | 120 | 140 | 140 | 140 | ||
| 贯通孔径 (mm) | φ40 | φ40 | φ40 | φ40 | ||
| 重量 (kg) | 18 | 21 | 21 | 21 | ||
| 动螺杆/回转联轴（选择项目） | RJ40H12W04 / 4-孔 | RJ40F14W02 / 4-孔 | RJ40F14W02 / 4-孔 | RJ40F14W02 / 4-孔 | ||
| 锁紧力矩 (N·m) | 气压(0.5MPa) | 310 | 450 | - | 450 | |
| 油压(3.5MPa) | - | - | 600 | - | ||
| 外形图 | 2D |  |
|
|
|
|
| DXF |  |
|
|
|
||
| DWG |  |
|
|
|
||
| 3D | Parasolid |  |
|
|
|
|
| STEP |  |
|
|
|
||
MSR型专用于MR系列、MRT 200、MX160、CK（R）系列和GT系列。
回转尾座 TSR系列・MSR系列
| 型 号 | TSR181A (空压) |
TSR181H (油压) |
MSR181A (空压) |
||
|---|---|---|---|---|---|
| 中心高度 (mm) | 180 | 180 | 180 | ||
| 贯通孔径 (mm) | φ70 | φ70 | φ70 | ||
| 重量 (kg) | 47 | 47 | 47 | ||
| 动螺杆/回转联轴（选择项目） | RJ40H18W05 / 4-孔 | RJ40H18W05 / 4-孔 | RJ40H18W05 / 4-孔 | ||
| 锁紧力矩 (N·m) | 气压(0.5MPa) | 600 | - | 600 | |
| 油压(3.5MPa) | - | 1000 | - | ||
| 外形图 | 2D | |
|
|
|
| DXF | |
|
|
||
| DWG | |
|
|
||
| 3D | Parasolid | |
|
|
|
| STEP | |
|
|
||
MSR型专用于MR系列、MRT 200、MX160、CK（R）系列和GT系列。
薄体回转尾座TSRC・MSRC
| 型 号 | TSRC140 (空压) |
MSRC140 (空压) |
TSRC150 (空压) |
MSRC150 (空压) |
||
|---|---|---|---|---|---|---|
| 中心高度 (mm) | 140 | 140 | 150 | 150 | ||
| 贯通孔径 (mm) | φ40 | φ40 | φ40 | φ40 | ||
| 重量 (kg) | 19.5 | 19.5 | 20.5 | 20.5 | ||
| 动螺杆/回转联轴（选择项目） | RJ40H14W09 / 4-孔 | RJ40H14W09 / 4-孔 | RJ40H14W09 / 4-孔 | RJ40H14W09 / 4-孔 | ||
| 锁紧力矩 (N·m) | 气压(0.5MPa) | 400 | 400 | 400 | 400 | |
| 外形图 | 2D | |
|
|
|
|
| DXF | |
|
|
|
||
| DWG | |
|
|
|
||
| 3D | Parasolid | |
|
|
|
|
| STEP | |
|
|
|
||
MSRC类型专用于CK（R）系列。
