复合加工机用油缸内藏卡盘

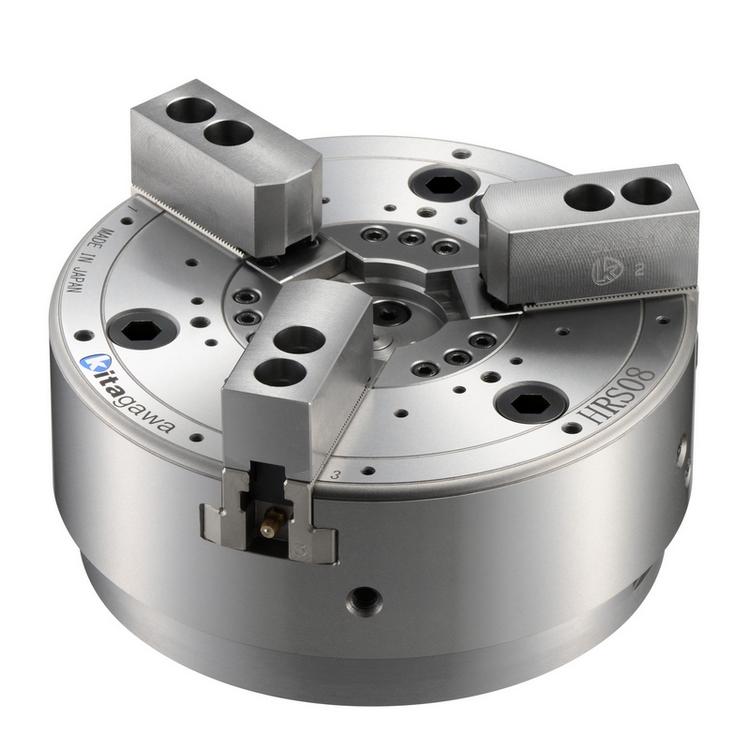

HRS系列

加工中心系复合加工机适合的油缸内藏薄型高速旋转卡盘

HRS系列ズーム

HRS系列

  • 根据机床侧的旋转传动供油装置，驱动内藏油缸。
  • 薄型的本体采用，加工范围增大
  • 高速旋转
  • 0.01mmT.I.R的高夹持精度
  • 内藏的保压阀使油压断落时也能保持夹持力
  • 卡盘中心备有1孔，可以加装气密检测等使用
  • 可以使用Tnut-PLUS （特殊T型块选择项）
  • 可加装滑动密封（选择项）

不支持CE规格

特許出願中

------------------------------------------------------------------------------

◆Tnut Plus(特殊T型螺母)实现高精度拆装爪

点击下面视频(bilibili 哔哩哔哩)

BR卡盘的特长

------------------------------------------------------------------------------

点击下面视频(bilibili 哔哩哔哩)

下载目录页 (PDF)
下载使用说明（PDF）

产品规格

型　号 HRS08
厚度 (mm) 107
外径 (mm) Ø222
爪行程 (直径)(mm) 5.5
最大静止夹持力 (kN) 38.3
容许最高回转速度(min-1) 3000
最大速度下的动态夹持力  (kN) 23.4
重量(含有标准软爪) (kg) 28.8
转动惯量 (kg・m2) 0.18
流体 油压
夹持径(mm) 最大 222
最小 45
适配软爪
注意) 没有附带爪的安装螺栓		 标准爪･高爪
适配硬爪
注意) 没有附带爪的安装螺栓		 HB06A1
HB06B1
Tnut-Plus
(选择项目)		 TN06PLUS
外形图 2D PDF
TIF
DXF
DWG
3D Parasolid
STEP

注）3D数据包括两种类型的卡爪位置：开口端（UC）和闭合端（OC）

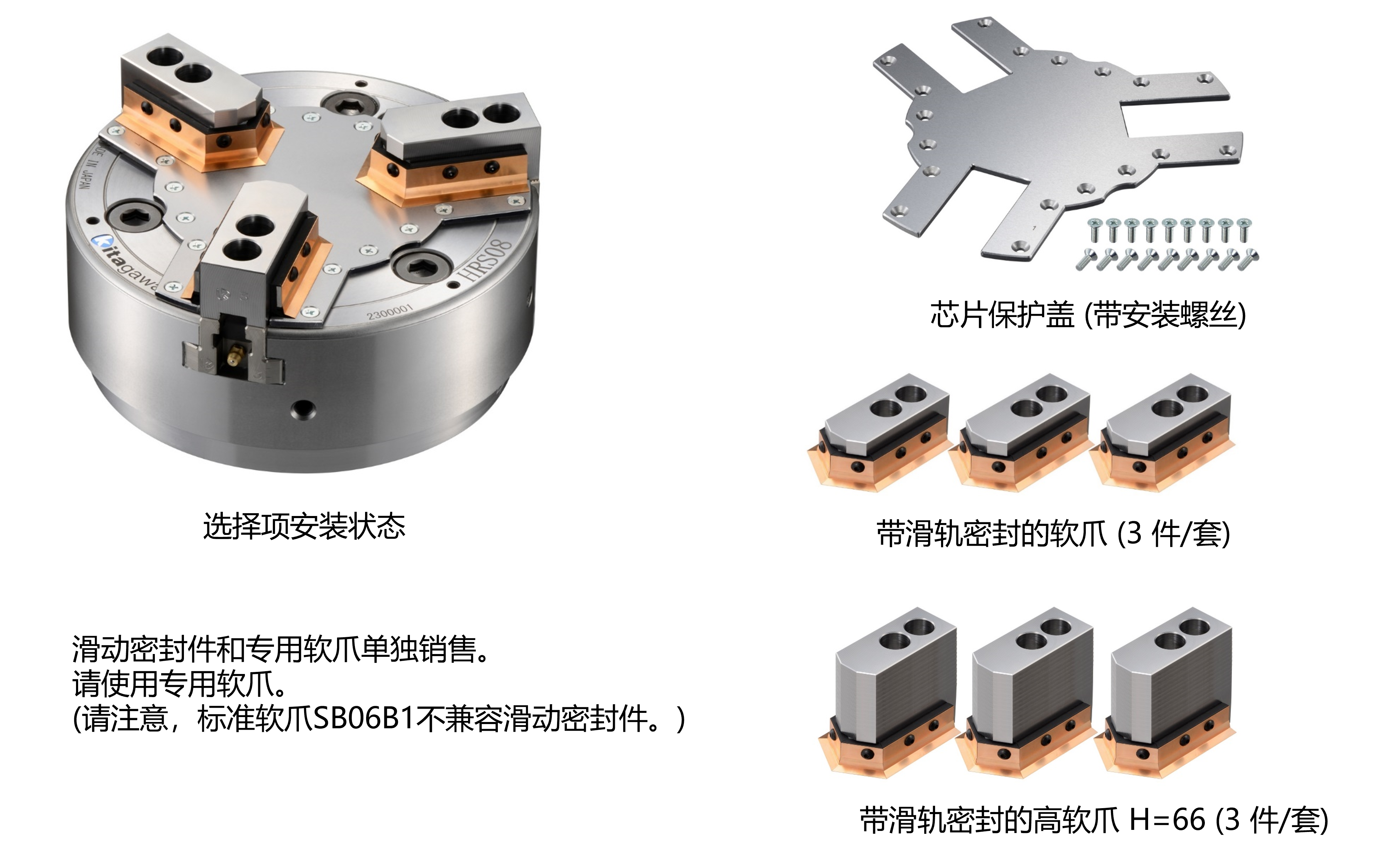

选择项目

安装本选择部件可防止切屑和切削液进入卡盘本体。

防止切屑堆积在卡盘中心凹部。

此外，通过抑制切削液的侵入来减少润滑油脂流失，从而减少润滑油脂添加频率。
