BR-AJC-M

可选择将 BR/BRT 升级为快速换爪卡盘

BR-AJC-Mズーム

BR-AJC-M

  • 现存的BR/BRT卡盘变成快速定位换爪卡盘
  • 卡盘本体、软爪不变、仅需把BR/BRT卡盘的标准T型块换成专用T型块，就可以实现无需手动对齐锯齿位置进行软爪交换
  • 软爪的拆装后再成形也不需要
  • 爪的重复拆卸装载锯齿位置固定不变
  • 夹持精度是0.01mmT.I.R.
  • 爪拆装后夹持精度也是0.01mmT.I.R
  • ※BR/BRT12的重复精度为0.015mm T.I.R
下载目录页 (PDF)
下载使用说明（PDF）

产品规格

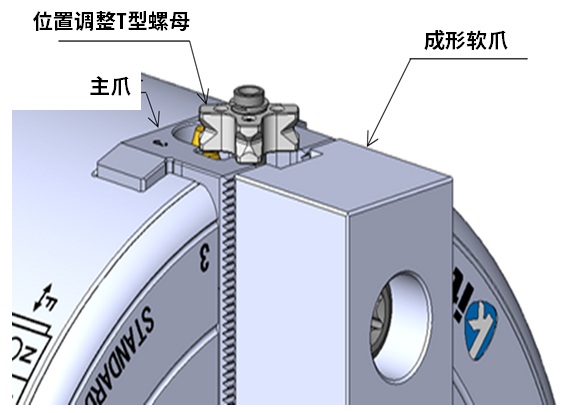

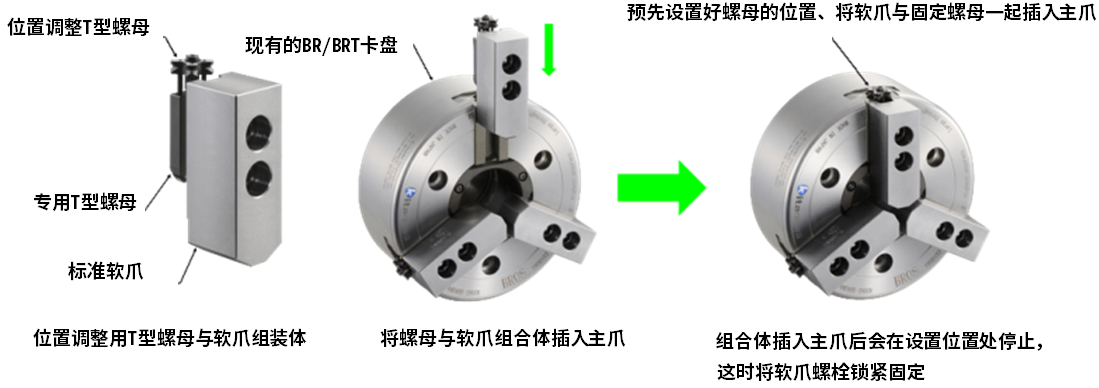

软爪预先设计加工成形，将位置调整T型螺母拧紧至碰到底爪底部为止通过拧紧锁定提前准备完成。


无论谁插装软爪都不会出现锯齿位置安装错误。

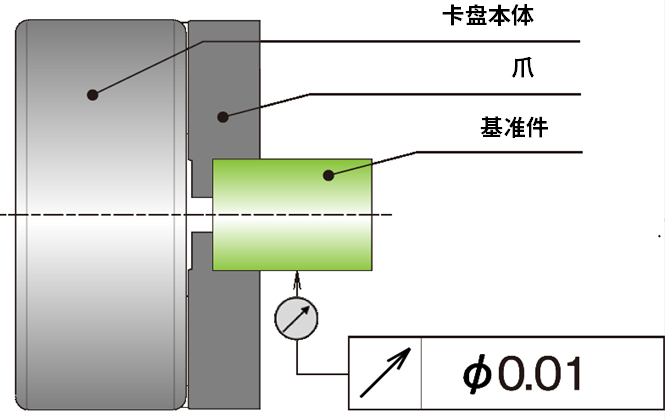

夹持精度与BR/BRT相同0.01mm T.I.R. 但是，仅12英寸为0.015mmT.I.R.

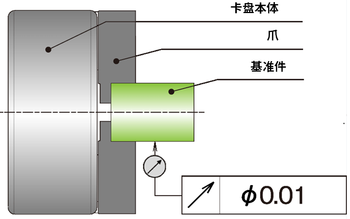

即使软爪拆装后夹持精度也在0.01mmT.I.R.以下，所以不需要爪再成形。 但是，仅12英寸为0.015mmT.I.R。

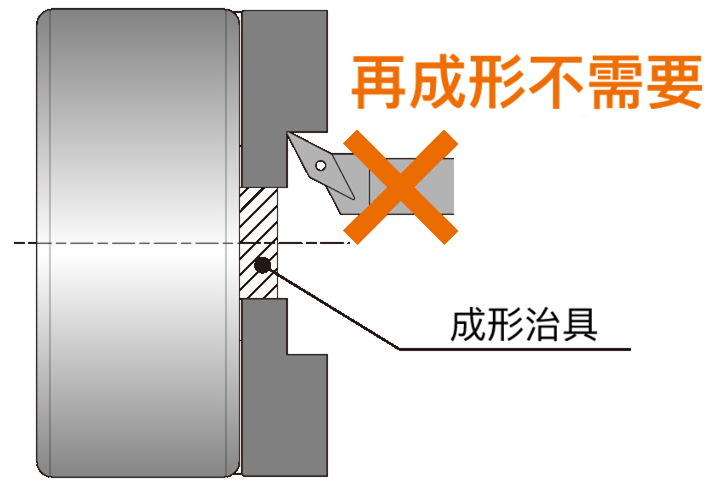

软爪拆装后的再成形不需要，可以大幅缩短换爪准备时间。






夹持范围注意

6,10,12英寸卡盘搭配BR-AJC_M使用时，实际夹持范围会与使用标准T型螺母时不同，需要注意。





使用标准软爪时



卡盘型号与夹持范围对照表
型号 卡盘型号 夹持范围
BR-AJC06M BR06 Ø20 ～ Ø170
BRT06 Ø24 ～ Ø170
BR-AJC08M BR08 Ø22 ～ Ø210
BRT08 Ø28 ～ Ø210
BR-AJC10M BR10 Ø36 ～ Ø254
BRT10 Ø42 ～ Ø254
BR-AJC12M BR12 Ø51 ～ Ø315
BRT12 Ø62 ～ Ø315





使用小外径用夹持软爪时 (SJ**S1)



卡盘型号与夹持范围对照表
型号 卡盘型号 夹持范围
BR-AJC06M BR06 Ø12 ～ Ø170
BRT06 Ø24 ～ Ø170
BR-AJC08M BR08 Ø12 ～ Ø210
BRT08 Ø16 ～ Ø210
BR-AJC10M BR10 Ø24 ～ Ø254
BRT10 Ø39 ～ Ø254
BR-AJC12M BR12 Ø41 ～ Ø315
BRT12 Ø50 ～ Ø315

下载图纸

型　号 BR-AJC06M BR-AJC08M BR-AJC10M BR-AJC12M
2D PDF
TIF
DXF
DWG
3D Parasolid
STEP
