*CE对应产品
------------------------------------------------------------------------------

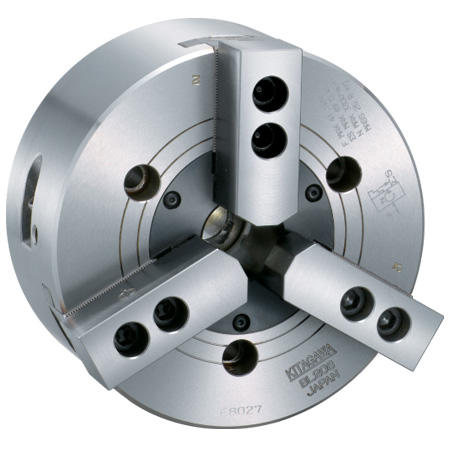

BL-200卡盘的构造点击下面视频(bilibili 哔哩哔哩)
------------------------------------------------------------------------------
点击下面视频(bilibili 哔哩哔哩)
【重要】以下规格表中记载的容许最大拉力、容许最大静止夹持力为外径夹持时的数值。
在内径夹持中使用时，请在允许最大拉力的1/2以下使用
| 型 号 | BL-206 | BL-208 | BL-210 | BL-212 | ||
|---|---|---|---|---|---|---|
| 贯通孔径 (mm) | 28 | 45 | 53 | 63 | ||
| 夹持范围 (mm) | 最大 | 165 | 215 | 254 | 304 | |
| 最小 | 24 | 26 | 33 | 36 | ||
| 爪行程 (直径) (mm) | 20 | 25 | 30 | 35 | ||
| 活塞行程 (mm) | 15 | 19 | 22 | 25 | ||
| 容许最大拉力 (kN) | 27.9 | 41.1 | 53.8 | 69.3 | ||
| 最大静止夹持力 (kN) | 31.2 | 49.0 | 63.0 | 80.4 | ||
| 容许最高回转速度 (min-1) | 4500 | 3300 | 3000 | 2200 | ||
| 转动惯量 (kg･m2) | 0.043 | 0.198 | 0.306 | 0.918 | ||
| 质量 (kg) (含有标准软爪) | 14 | 25 | 45 | 78 | ||
| 适配油缸 | S1246 | S1552 | S1875 | S2091 | ||
| 适配软爪 注意) 没有附带爪的安装螺栓 |
标准爪･高爪 | 标准爪･高爪 | 标准爪･高爪 | 标准爪･高爪 | ||
| 适配硬爪 注意) 没有附带爪的安装螺栓 |
HB06A1 HB06B1 |
HB08A1 | HB10A1 | HB12N1 | ||
| 硬爪-夹持范围 | 请点击查看 | |||||
| 外形图 | 2D |  |
|
|
|
|
| DXF |  |
|
|
|
||
| DWG |  |
|
|
|
||
| 3D | Parasolid |  |
|
|
|
|
| STEP |  |
|
|
|
||
注) 3D 数据包括五种下颌位置：开口端 (UC)、闭合端 (OC)、行程中心 (HCL)、正常行程闭合端 (HOL) 和正常行程开口端 (HUL)。
★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★
3种方式的卡爪的适当夹持位置
HCL 适当夹持位置(正中间）・HOL 适当夹持位置（内侧）・
HUL 适当夹持位置（外侧）
★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★

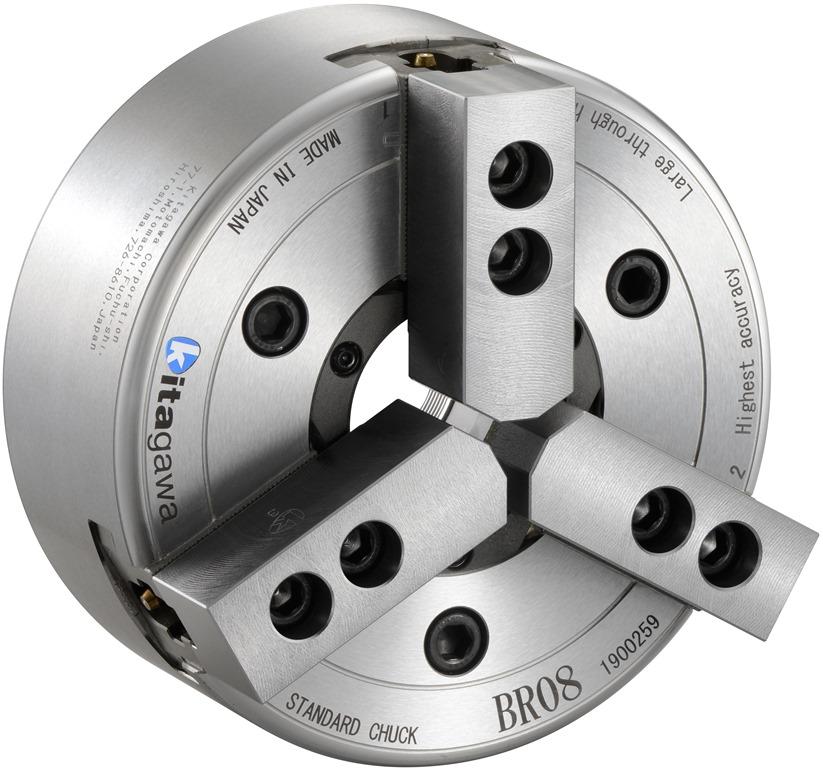

拥有多种型号， 世界的标准强力卡盘。
超群的锁紧力. 安定性特殊对应卡盘。
品质管理和安全作业的 必需品。
多品种. 少量生产用手动锁紧卡盘。

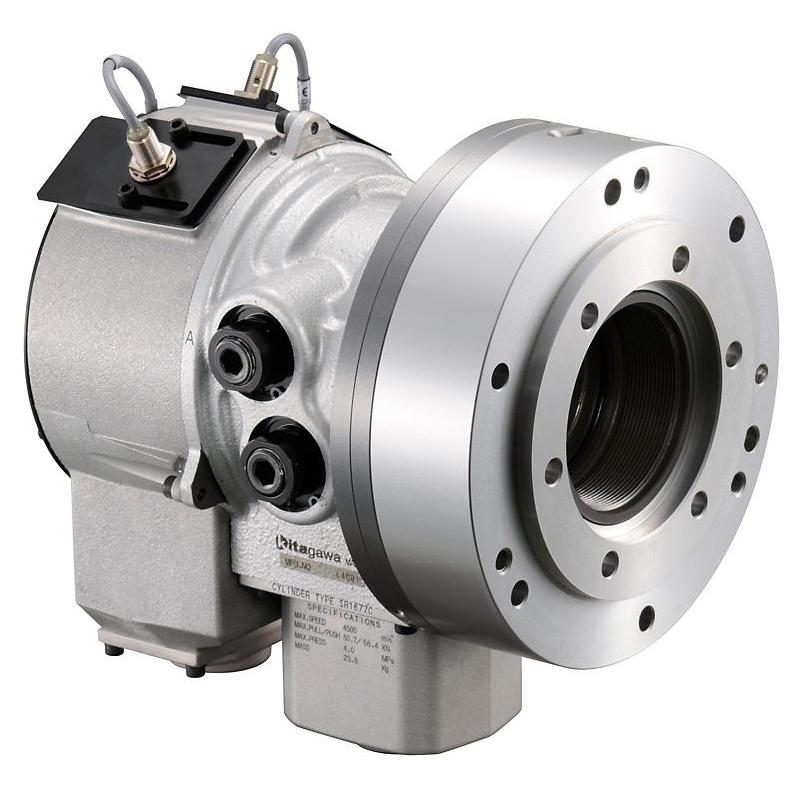

发挥卡盘高性能的 回转油缸。
紧凑.与高精度卡盘 组合更适合。
采用屈臂联轴机构， 大开口虎爪。
气.油缸内藏， 替代夹具的轻便夹盘。
顶尖尾座，圆盘式尾座， 传动螺杆及其他。

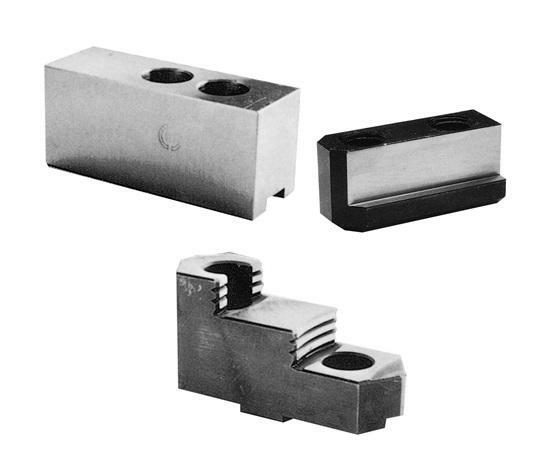

Kitagawa标准的高品质, 高耐久机械卡爪。
