Machine Tool

2爪高精度大贯通孔，中空型强力卡盘
BRT系列

*CE对应产品

注1：夹持精度指卡爪成形后夹持测试棒所测量的精度。

注2：重复精度指卡爪成形后重复夹持测试棒同一位置所测量的精度。

注3：精度测试均采用北川标准软爪，测试棒在10mm以上。

注4：BRT12的精度为0.015 mm T.I.R。

注5：选择项的Tnut-Plus的使用说明书，可以点击这里下载。

取得特许 6345321

取得特许 6345375

取得特许 6411619

------------------------------------------------------------------------------

◆BR卡盘的介绍

点击下面视频(bilibili 哔哩哔哩)

------------------------------------------------------------------------------

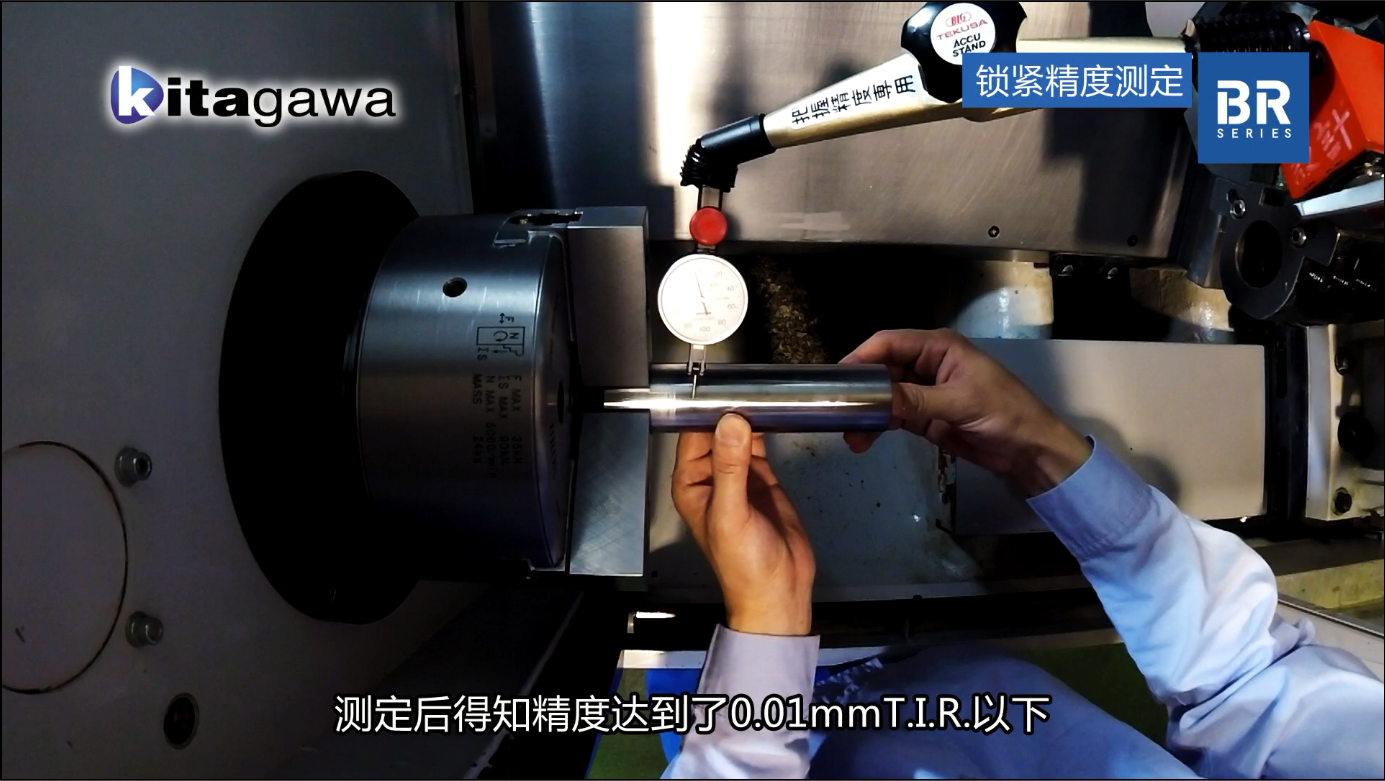

◆BR卡盘的特长

点击下面视频(bilibili 哔哩哔哩)

------------------------------------------------------------------------------

点击下面视频(bilibili 哔哩哔哩)

------------------------------------------------------------------------------

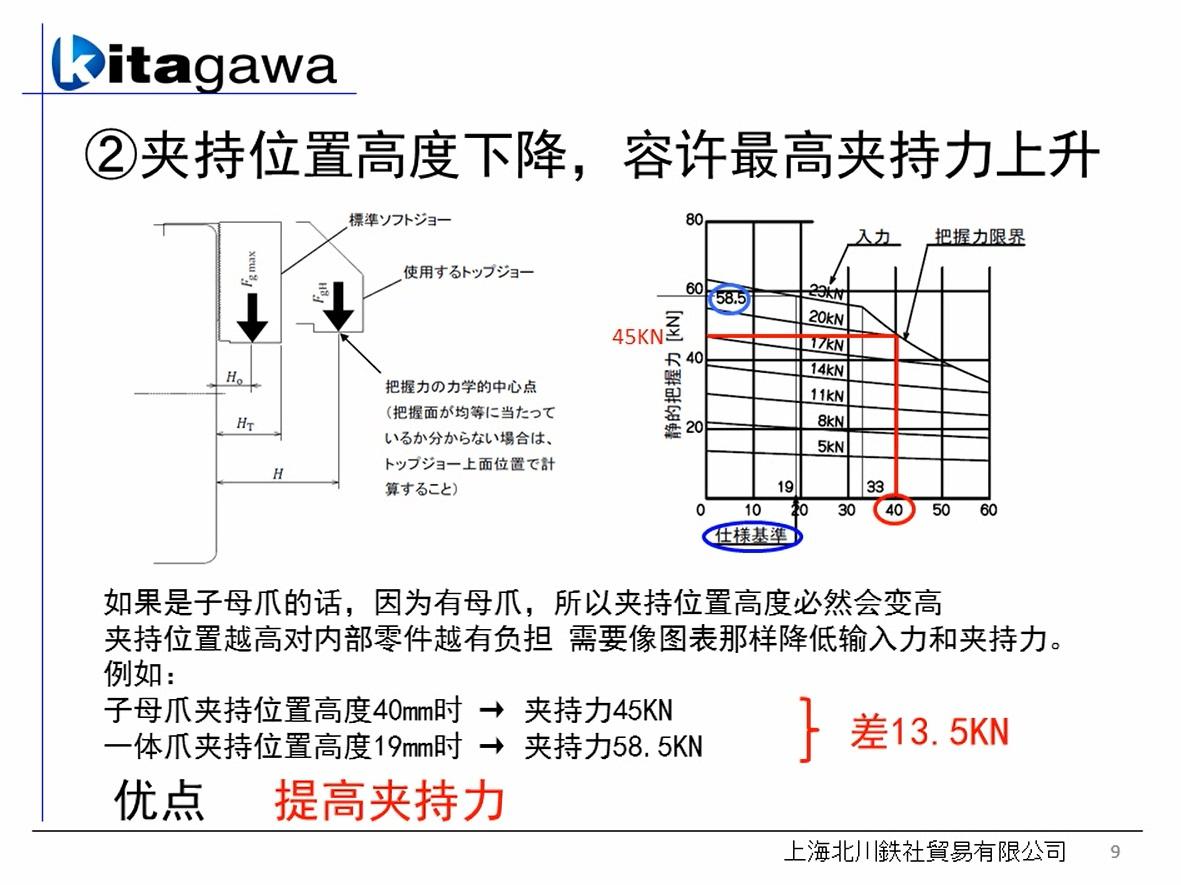

◆BR卡盘的优点介绍_子母爪与一体爪的比较

点击下面视频(bilibili 哔哩哔哩)

------------------------------------------------------------------------------

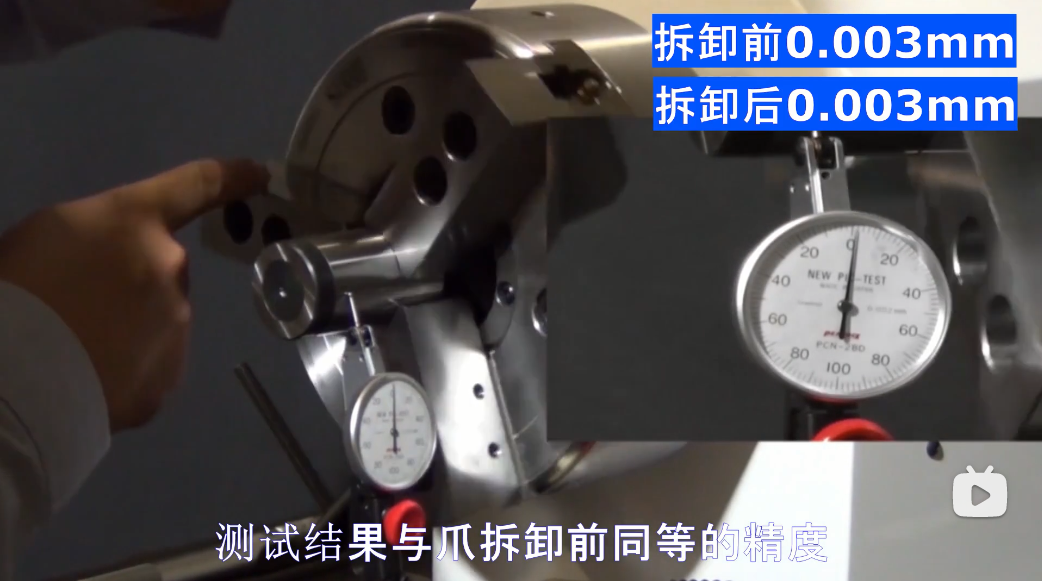

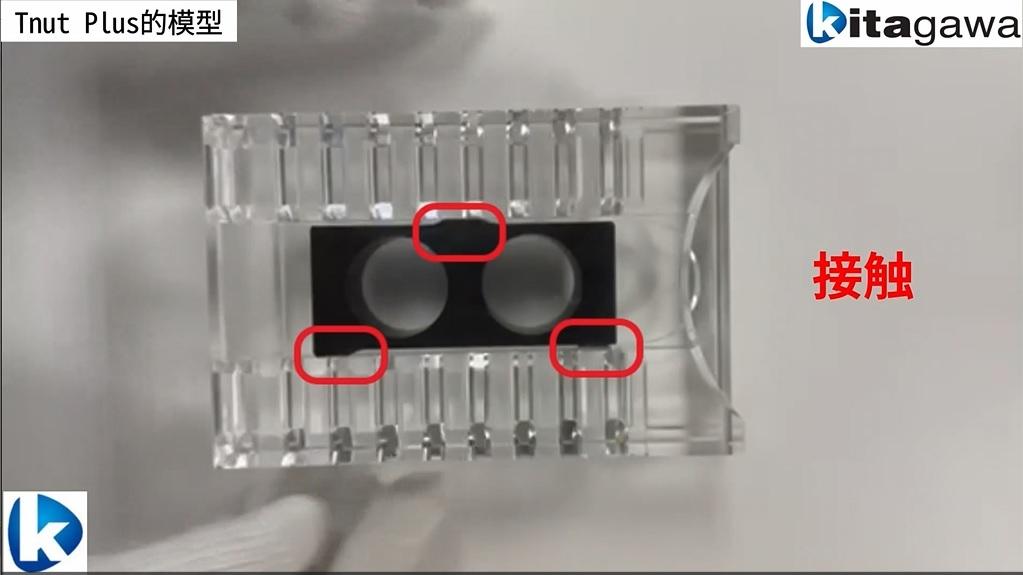

◆Tnut Plus(特殊T型螺母)实现高精度拆装爪

点击下面视频(bilibili 哔哩哔哩)

------------------------------------------------------------------------------

点击下面视频(bilibili 哔哩哔哩)

型　号		BRT06	BRT08	BRT10	BRT12
贯通孔径 (mm)		53	66	81	106
夹持范围 (mm)	最大	170	210	254	315
夹持范围 (mm)	最小	20	28	38	54
爪行程（直径） (mm)		5.5	7.4	8.8	10.6
活塞行程 (mm)		12	16	19	23
容许最大拉力 (kN)		15.3	23.3	32.7	40
最大静止夹持力 (kN)		39	60	82	104
容许最高回转速度(min^-1)		6000	5000	4500	3500
最大速度下的动态夹持力 (kN)		19	29	29.4	44.2
转动惯量 (kg･m²)		0.05	0.13	0.32	0.78
质量 (kg)		12.5	21.7	34.9	56.2
适配油缸		SR1453C SS1453K	SR1566C SS1666K	SR1781C SS1881K	SS2110K
适配软爪注意) 没有附带爪的安装螺栓		标准爪･高爪小径夹持用爪	标准爪･高爪小径夹持用爪	标准爪･高爪小径夹持用爪	标准爪･高爪小径夹持用爪
Tnut-Plus (选择项目)		TN06PLUS	TN08PLUS	TN10PLUS	TN12PLUS
