翼形卡盘
PW(C) 系列

安定锁紧拉入工件坯料，适于粗加工

PW(C) 系列ズーム

PW(C) 系列

  • 强劲的夹持力 径向夹持工件施加强劲的后拉力，使工件紧贴卡盘端面。保证精确度的安定，从而实现量大切削的可能
  • 高持久性 主爪为球形设计，防止铁屑和冷却剂进入。从而能够在润滑周期内保持“大夹紧力”。
  • 爪盘均分 最大5°均分角度,最大5°自等分可牢固夹持各种工件。
  • 锥形部件的夹紧 径向和后拉爪的动作使您能够紧固夹持最大20°的粗锥形铸造和锻造。
  • C是Compensation的意思。PW(C)型属于浮动补偿型、能够偏心、但尺寸和其他技术规格与PW型同样.。

*CE对应产品

------------------------------------------------------------------------------

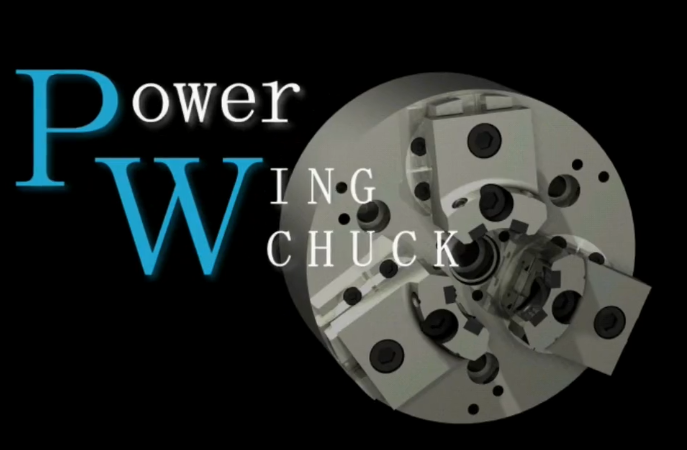

PW卡盘的构造

点击下面视频(bilibili 哔哩哔哩)

PW卡盘的构造

------------------------------------------------------------------------------

PW-C 双顶尖浮动卡盘跳动测试

点击下面视频(bilibili 哔哩哔哩)

PW-C 双顶尖浮动卡盘跳动测试

------------------------------------------------------------------------------

点击下面视频(bilibili 哔哩哔哩)

------------------------------------------------------------------------------

点击下面

------------------------------------------------------------------------------

点击下面

下载目录页 (PDF)
下载使用说明（PDF）

产品规格

型　号 PW-06(C) PW-08(C) PW-10(C) PW-12(C) PW-15(C) PW-18(C) PW-21(C)
爪行程直径 (直径) (mm) 7.9 9.5 12.7 12.7 15.8 15.8 15.8
活塞行程 (mm) 11.4 14.2 17.5 17.5 22.4 22.4 22.4
夹持范围 (mm) 外径 最大 120 152 203 241 317 386 470
最小 13 35 54 58 73 154 229
内径 最大 160 194 235 300 381 450 533
最小 70 76 94 129 163 225 305
容许最大拉力 (kN) 23.3 29 41 41 55 55 55
最大静止夹持力 (kN) 70 87 123 123 165 150 150
容许最高回转速度 (min-1) 4200 3700 3400 2800 2000 1600 1200
转动惯量 (kg･m2) 0.05 0.110 0.265 0.523 1.943 3.85 7.06
补偿数据　仅用于PWC(mm) 1.0 1.5 2.0 2.0 3.0 3.0 3.0
重量 (kg) (含有标准软爪) 14.7 23.5 39.3 58.3 95 152 196
配置油缸 Y1225R Y1225R Y1530R Y1530R Y2035R Y2035R Y2035R
外形图 2D PDF
DXF
DWG
3D 外径夹持
内径夹持

注1）3D数据包括三种类型的卡爪位置：开口端（UC）、闭合端（OC）和夹紧位置（CL）。

注2）虽然PW_**与PW_**C（浮动补偿型）使用的内部部品不同，但是外形尺寸与产品规格一致。
