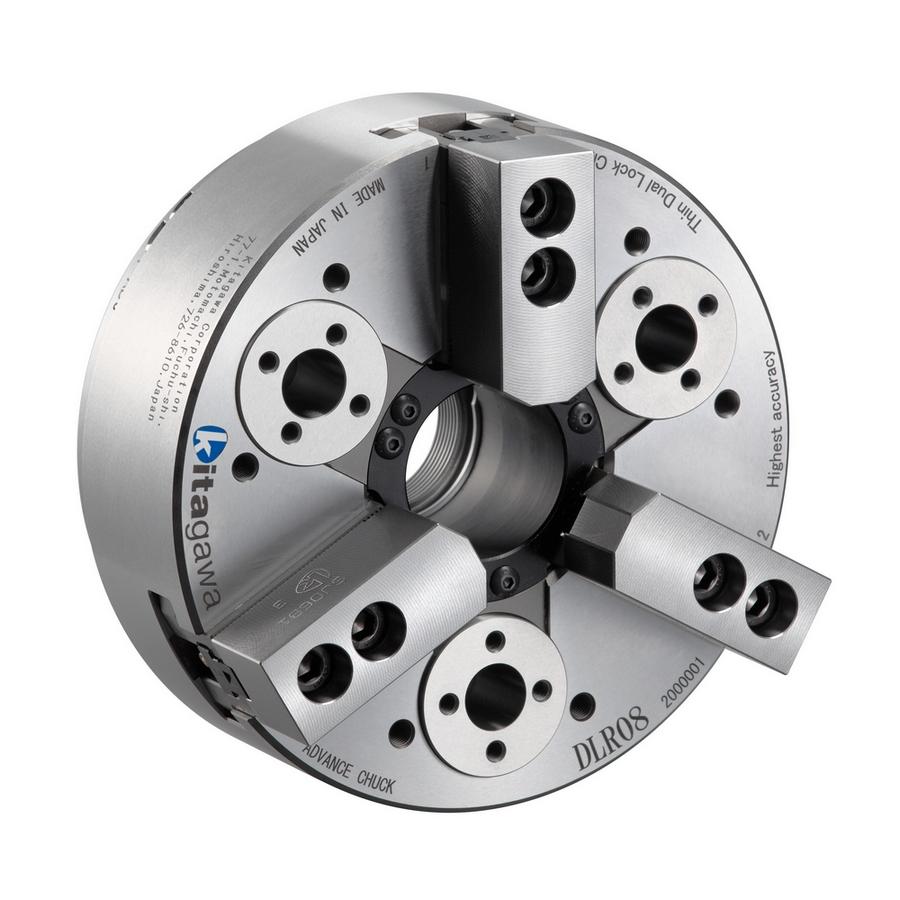

薄型双重夹持卡盘
DLR系列

高夹持精度和轻量.低惯性的下拉卡盘

DLR系列ズーム

DLR系列

  • 爪平行移动后下拉动作，上浮小可加装气密检测
  • 0.01mmTI.R的高夹持精度
  • 轻量，低惯性的本体
  • 薄型确保了宽广的加工范围
  • 低夹持力对应高速旋转，薄物工件等容易偏斜的工件加工最适合
  • 可以在车床上实现下拉量的调整
  • 可以使用 Tnut-PLUS（特殊T形块选择项）
  • 外径夹持专用

*CE对应产品

------------------------------------------------------------------------------

◆Tnut Plus(特殊T型螺母)实现高精度拆装爪(bilibili 哔哩哔哩)

BR卡盘的特长

------------------------------------------------------------------------------

------------------------------------------------------------------------------

点击下面视频(bilibili 哔哩哔哩)

下载使用说明（PDF）

产品规格

型　号 DLR08
贯通孔径 (mm) 52
夹持范围(标准软爪・外径夹持) (mm) 最大 203
最小 19
爪行程 (直径)  (mm) 5.5
活塞行程  (mm) 12
容许最大拉力 (kN) 24
最大静止夹持力 (kN) 60
容许最高回转速度 (min-1) 5000
最高回転時の動的把握力 (kN) 20
转动惯量 (kg・m2) 0.095
胴度 (mm) 87
重量 (kg) (含有标准软爪) 17.2
配置油缸 SR1453C
SS1453K
S1552
标准软爪 SJ06B1
Tnut-Plus(选择项目) TN06PLUS
外形图 2D PDF
TIF
DXF
DWG
3D Parasolid
STEP

注）3D数据包括两种类型的卡爪位置：开口端（UC）和闭合端（OC）。
