Machine Tool

双锁卡盘
DL200 系列

2阶段夹持，多种富于变化的夹持方式，可以实现想要的加工

DL200 系列ズーム

DL200 系列

  • 富于变化的夹持，实现高生产性 由北川最早生产开发的2阶段夹持。爪平行移动夹持工件，并拉引着座。与以往的拉引卡盘不同，爪在Z轴方向不会突出，所以与工件不干涉，使之可夹持窄部和深入到里面的部分。另外，即使夹持直径大于卡盘外径，也可换成内径夹持。不受夹持区域限制可应对多种工件加工。结合前后工序的灵活加工，使生产率大大提高。
  • 最适合于量产加工 防尘和卡盘润滑油密封构造，提高耐久性。适用于量产加工和自动化产线
  • 爪的成形简单 爪采用锯齿爪构造。您可以简单地自行对爪成形加工。适用变种变量的生产。

*CE对应产品

------------------------------------------------------------------------------

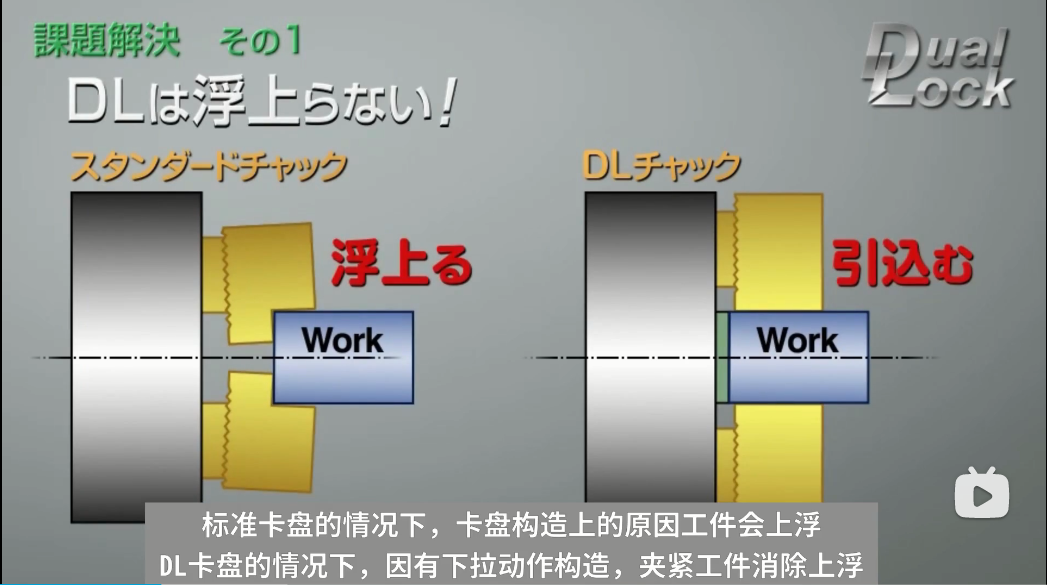

DL200卡盘的价绍

点击下面视频(bilibili 哔哩哔哩)

DL200卡盘的价绍

------------------------------------------------------------------------------

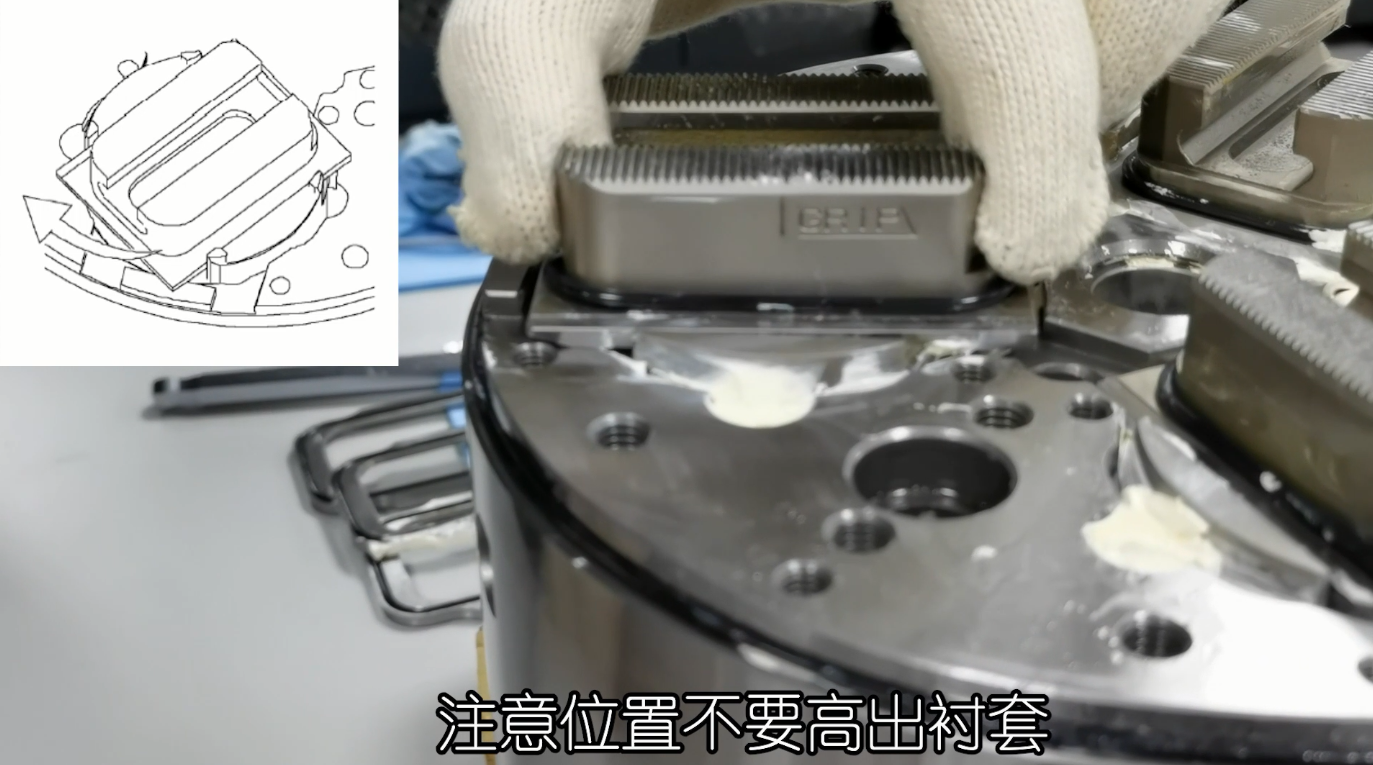

DL200内外径夹持切换作业

点击下面视频(bilibili 哔哩哔哩)

DL200内外径夹持切换作业

------------------------------------------------------------------------------

点击下面

------------------------------------------------------------------------------

点击下面

------------------------------------------------------------------------------

点击下面视频(bilibili 哔哩哔哩)

下载目录页 (PDF)
下载使用说明（PDF）

产品规格

型　号 DL206 DL208 DL210 DL212
爪行程 (直径) (mm) 5.8 7.2 9.0 9.0
活塞行程 (mm) 11.5 11.5 14.0 14.0
夹持范围 (mm) 最大 140 210 234 304
最小 25 30 40 90
容许最大拉力 (kN) 外径夹持 19 35 50 50
内径夹持 12.6 23.0 33.0 33.0
最大静止夹持力 (kN) 外径夹持 54 84 110 110
内径夹持 36.0 56.0 73.3 73.3
容许最高回转速度 (min-1) 6000 5000 4000 3000
重量 (kg) (含有标准软爪) 18 30 52 74
转动惯量 (kg･m2) 0.080 0.135 0.410 0.880
配置油缸 Y1020R Y1225R Y1530R Y1530R
外形图 2D PDF
DXF
DWG
3D 外径夹持
内径夹持

注）蓝色的parasolid和step是3D数据。

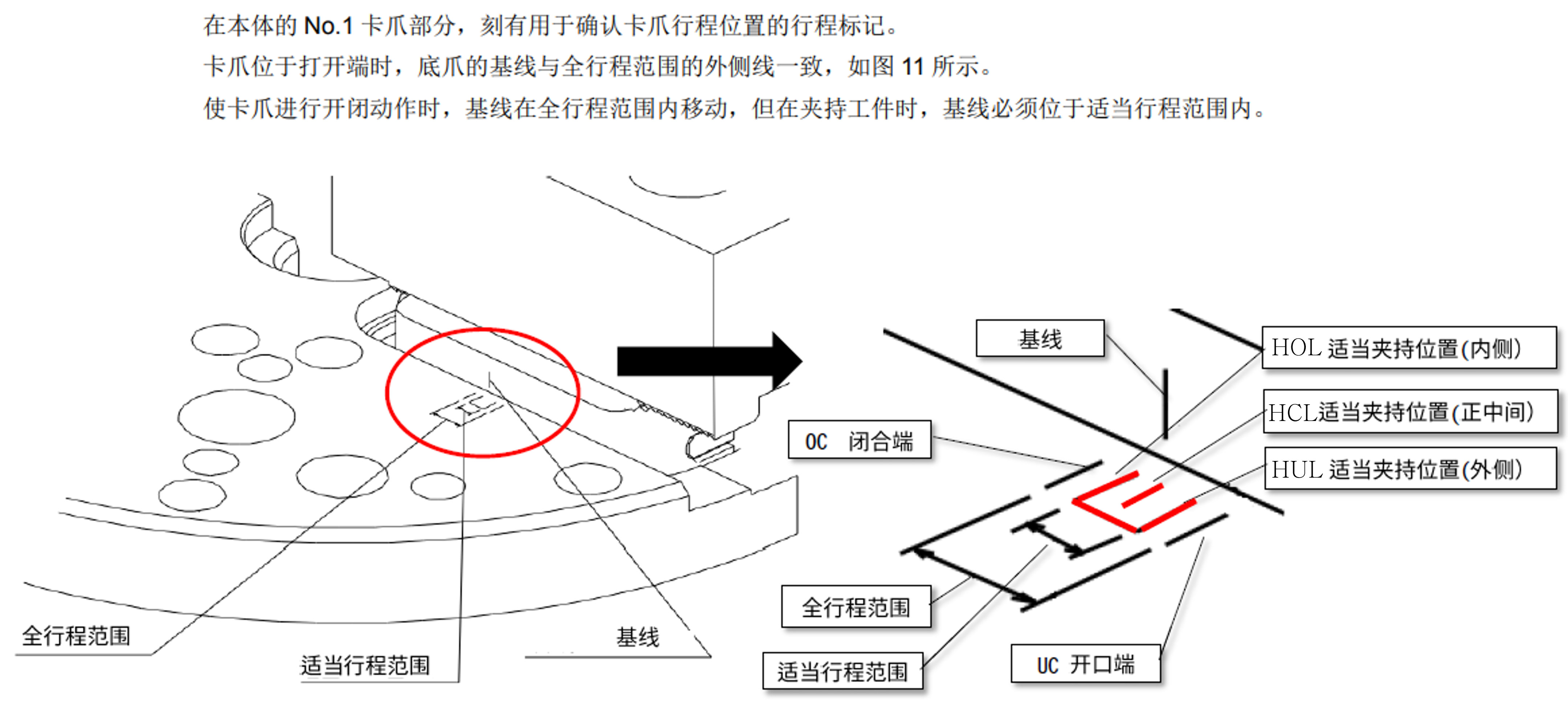

2种方式的卡爪位置：开口端（UC）和闭合端（OC）

注）粉红色的parasolid和step是3D数据。

3种方式的卡爪的适当夹持位置：正中间(HCL)内侧(HOL)外侧(HUL）

★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★

3种方式的卡爪的适当夹持位置

HCL 适当夹持位置(正中间）・HOL 适当夹持位置（内侧）・

HUL 适当夹持位置（外侧）


★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★★
