杆锁卡盘
FG(T) 系列

薄壁工件也能安定夹持

FG(T) 系列ズーム

FG(T) 系列

  • 因为可以把零件拉近把握，所以有效的防止了加工薄壁零件的变形现象、实现了持续安定把握的高性能。
  • 卡盘后机体采用特制铝材、实现了轻量化，利用高速的回转速度，大幅缩了加工时间。
  • 因采用球面缓冲构造，加工不规则工件时可以自动调节，实现安定特久的把握。
  • 卡盘中心设置的贯通穴，可以进行着座的确认、也可进行空气喷射。

*CE对应产品

FG:3爪型，FGT:2爪型，（）中的规格为FGT。

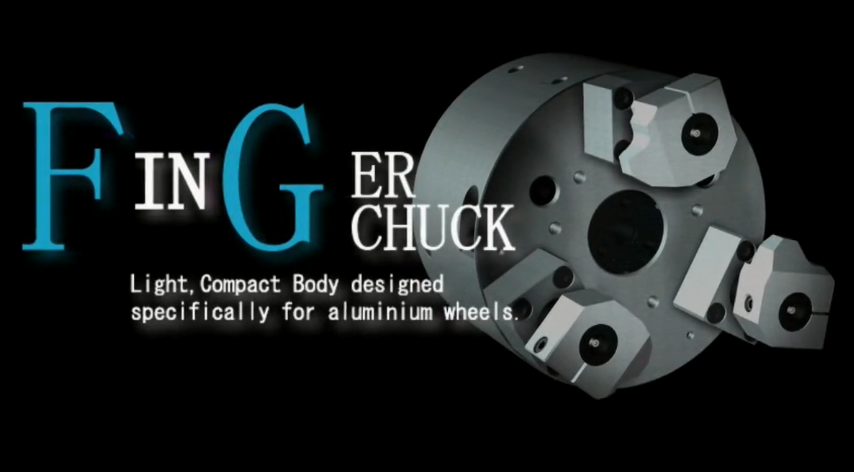

FG卡盘的构造(bilibili 哔哩哔哩)

FG卡盘的构造

------------------------------------------------------------------------------

点击下面

------------------------------------------------------------------------------

点击下面视频(bilibili 哔哩哔哩)

------------------------------------------------------------------------------

点击下面

下载目录页 (PDF)
下载使用说明（PDF）

产品规格

型　号FG(T)05FG(T)06FG(T)08
爪紧行程 (mm) 8 8 8
转动行程 (mm) 12 12 12
活塞行程 (mm) 20 20 20
容许最大拉力 (kN) 7.5(5) 9(6) 18(12)
一个爪的夹持力 (kN) 2 2.5 5.5
容许最高回转速度 (min-1) 4000 4000 3500
转动惯量 (kg･m2) 0.03(0.025) 0.05(0.045) 0.14(0.13)
重量 (kg) 12(10) 13(11) 24(22)
配置油缸 Y1020R Y1020R Y1020R
底座缸 Y1020RE09C Y1020RE09C Y1020RE09C
外形图PDFFG
FGT
DXFFG
FGT
DWGFG
FGT
ParasolidFG
FGT
STEPFG
FGT

注）每个3D数据包括Parasolid、STEP均显示了指形卡爪在上端和下端两种位置的图纸

型　式FG(T)10FG(T)12
爪紧行程 (mm) 8 8
转动行程 (mm) 12 12
活塞行程 (mm) 20 20
容许最大拉力 (kN) 18(12) 18(12)
一个爪的夹持力 (kN) 5.5 5.5
容许最高回转速度 (min-1) 3500 3000
转动惯量 (kg･m2) 0.31(0.29) 0.59(0.57)
重量 (kg) 36(34) 48(46)
配置油缸 Y1020R Y1020R
底座缸 Y1020RE09C Y1020RE09C
外形图PDFFG
FGT
DXFFG
FGT
DWGFG
FGT
ParasolidFG
FGT
STEPFG
FGT

注）每个3D数据包括Parasolid、STEP均显示了指形卡爪在上端和下端两种位置的图纸
