注：空压/油压尾座下单定制。请在下单之前询问交货日期。

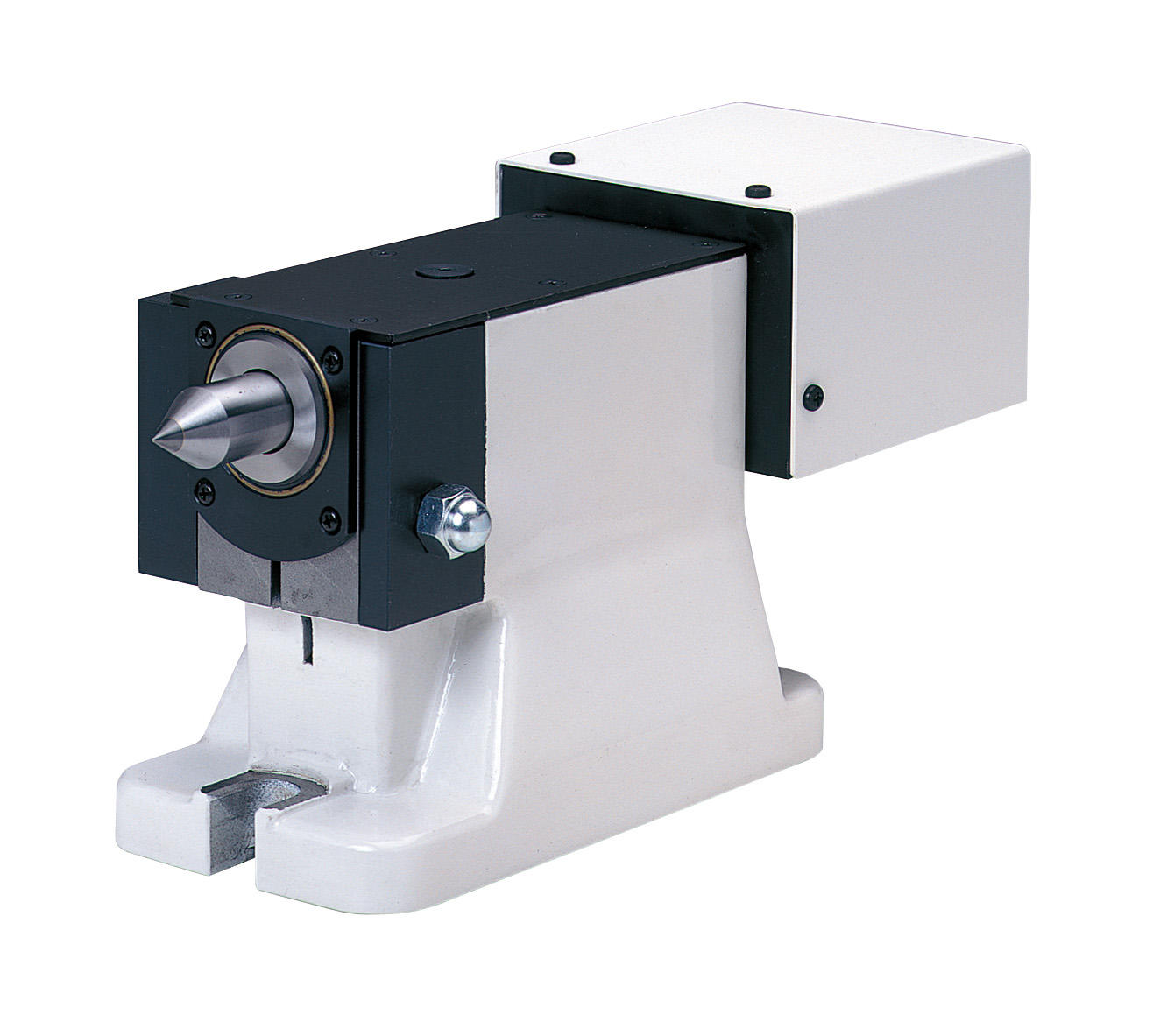

空压尾部中心顶
| 型 号 | RS100AN | MR120AN | MR160AN | MR200AN | MR250AN | MR320AN | ||
|---|---|---|---|---|---|---|---|---|
| 中心高度 (mm) | 110 | 120 | 140 | 140 | 180 | 225 | ||
| 中心顶推力(kN) (空压 0.5MPa) |
0.98 | 0.98 | 0.98 | 1.55 | 1.55 | 1.55 | ||
| 重量 (kg) | 10 | 11 | 12 | 20 | 24 | 28 | ||
| NC回转分度盘 | RS100 | MR120 |
MR160 MX160 CK160(R) |
MK200 MR200 GT200 |
MK250 MR250 GT250 |
MR320 GT320 |
||
| 外形图 | 2D |  |
|
|
|
|
|
|
| DXF |  |
|
|
|
|
|
||
| DWG |  |
|
|
|
|
|
||
| 3D | Parasolid |  |
|
|
|
|
|
|
| STEP |  |
|
|
|
|
|
||
空压尾部中心顶
| 型 号 | TS160AN | TS200AN | TS250AN | TS320AN | ||
|---|---|---|---|---|---|---|
| 中心高度 (mm) | 120 | 140 | 180 | 225 | ||
| 中心顶推力(kN) (空压 0.5MPa) |
1.55 | 1.55 | 1.55 | 1.55 | ||
| 重量 (kg) | 16 | 20 | 24 | 28 | ||
| NC回转分度盘 | TMX160 TBX160 |
TMX200 TBX200 TUX200 |
TMX250 |
TRX320 |
||
| 外形图 | 2D | |
|
|
|
|
| DXF | |
|
|
|
||
| DWG | |
|
|
|
||
| 3D | Parasolid | |
|
|
|
|
| STEP | |
|
|
|
||
油压尾部中心顶
| 型 号 | TS160HN | TS200HN | TS250HN | TS320HN | TS400HN | TS500HN | ||
|---|---|---|---|---|---|---|---|---|
| 中心高度 (mm) | 120 | 140 | 180 | 225 | 255 | 310 | ||
| 中心顶推力(kN) (油压 3.5MPa) |
2.8 | 2.8 | 2.8 | 2.8 | 5.5 | 5.5 | ||
| 重量 (kg) | 16 | 20 | 24 | 28 | 71 | 84 | ||
| NC回转分度盘 | TMX160 TBX160 |
TMX200 TBX200 TUX200 |
TMX250 TBX250 TUX250 |
TRX320 TBX320 TUX320 |
TR400 | TR500 | ||
| 外形图 | 2D | |
|
|
|
|
|
|
| DXF | |
|
|
|
|
|
||
| DWG | |
|
|
|
|
|
||
| 3D | Parasolid | |
|
|
|
|
|
|
| STEP | |
|
|
|
|
|
||
